不锈钢浮动球阀
技术参数
产品型号：Q41F
公称通径：DN15~500mm
公称压力：PN1.6~10.0MPa
工作温度：-29~150℃
主要材质：CF8、A216-WCB
设计标准：GB/T 12237、API 6D、ASME B16.34
连接法兰：GB/T 9113、JB/T79、HG20592、ANSI B16.5、B16.47
试验和检验：GB/T9092、API6D、API598
销售热线：
产品详情
产品概述
不锈钢浮动球阀具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。不锈钢球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。不锈钢浮动球阀最适宜做开关、切断阀使用。不锈钢法兰球阀选用聚四氟乙烯、对位聚苯等高分子聚合材料，密封性能好，但材料相对较软。由于材料较软，但又要达到一定的密封比压，势必增加启闭扭矩。不锈钢阀门适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
主要零件材料
|
序号 |
零件名称 | 材质 | |
| GB | ASTM | ||
| 1 | 阀体 | CF8 | A2116-WCB |
| 2 | 密封圈 | PTFE | PTFE |
| 3 | 球体 | 1C18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 石体 | WCB | A216-WCB |
| 7 | 垫片 |
柔性石墨+不锈钢 |
B12.10-304F/.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料压盖 | WCB | A2116-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 挡圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | K33 |
A47-667 Gr.32510 |
| 13 | 阀杆 | 1Cr33 | A276-410 |
| 14 | 螺钉 | 35 | A193-B7 |
| 15 | 止推垫片 | PTFE | PTFE |
主要技术规范
| 设计依据 | 国标系列 | 美标系列 | |
| 设计标准 | GB/T12237 | API6D | ANSI B16.34 |
| 法兰连接结构长度 | GB/T12221 | API6D | ANSI B16.10 |
| 结构长度（焊接） | GB/T15188.1 | API6D | ANSI B16.10 |
| 连接法兰 |
GB/T9113 JB/T79 HG20592 |
ANSI B16.5、B16.47 | |
| 对焊端 | GB/T12224 | ANSI B16.25 | |
| 试验和检验 | GB/T9092 | API6D | API598 |

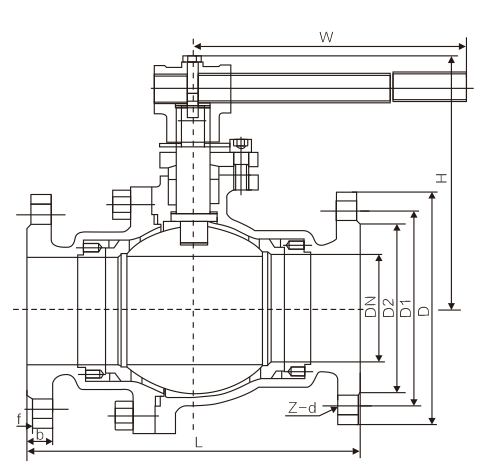

主要外形尺寸
| 公称通径 DN | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
| L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
| H | 59 | 63 | 75 | 95 | 142 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 400 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| WT（kg） | 2.5 | 3 | 5 | 7 | 15 | 19 | 19 | 33 | 58 | 93 | 160 |
