技术参数

产品型号：J41F46

公称通径：DN15~350mm

压力范围：PN1.0MPa~6.4MPa

适用温度：-85℃~150℃

设计规范：GB/T12235-2007

驱动方式：手动、气动、电动

内衬材质：聚全氟乙烯 FEP (F46)

适用介质：溶剂、试剂、酸、碱、酮、芳烃、氯化烃

销售热线：

产品详情

产品概述

衬氟截止阀的瓣与阀杆设计为一体结构，所有内件与介质接触部位全部采用衬氟包裹，具有良好的防腐性能。具有结构紧凑、启闭灵活、行程短等优点。被广泛应用带腐蚀性介质或者在石油、化工等管路系统中做截断介质用，衬氟截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

产品特点

1、结构较简单,制造与维修都较方便。启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。

2、衬氟截止阀有三种结构形式。直通式、直流式、角式，其中直通式为常用。

3、可根据用户需求配置气动、电动装置，满足遥控和程控的需要。

主要性能规范

衬里、阀座	适用温度（℃）	适用介质
PTFE（F4）	≤180	除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质
PCTFE（F3）	≤120
FEP（F46）	≤150
PFA（可熔性F4）	≤180
PVDF（F2）	≤100
RPTFE（RF4）	≤180

主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣、阀杆	35	1Cr13	1Cr18NI9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	活节螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
4	衬里层/阀座	衬硬橡胶（NR）FEP（F46） PCTFE（F3）PFA（可溶性聚四氟乙烯）
5	填料	PTFE（F4） PTFE（F4）
6	填料压盖	WCB	WCB	CF8	CF8M	CF3	CF3M
7	阀杆螺母	ZCuAl10Fe3 ZCuAl10Fe3
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手轮	HT200	HT200	WCC	WCC	WCC	WCC

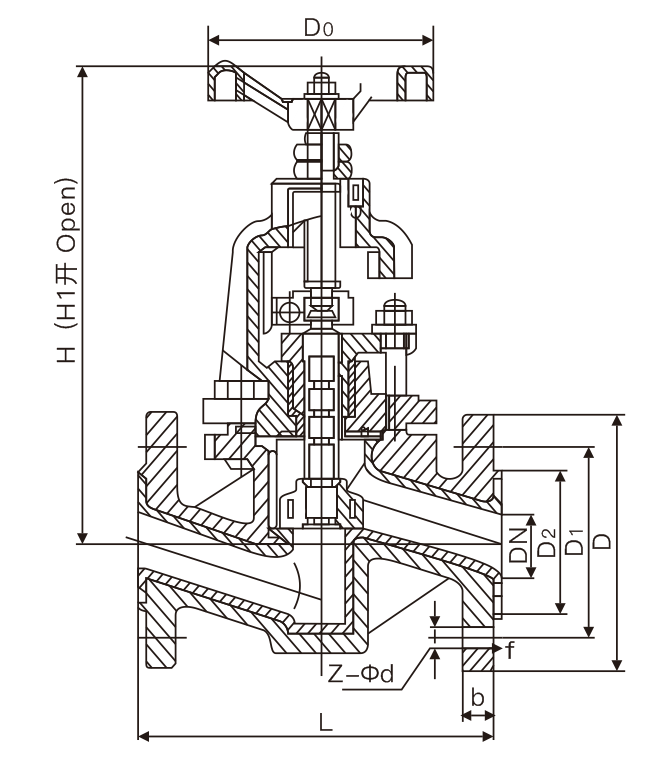

主要外形和连接尺寸
