衬氟蝶阀（法兰）

技术参数

产品型号：D41F46/D341F46

公称通径：DN40~DN1000mm

压力范围：PN0.6 ~1.6MPa

适用温度：-29℃~150℃

设计制造：GB/T12237-1989

法兰尺寸：GB/T9112-9131

结构长度：GB/T12221-1989

检验试验：JB/T9092-1999

适用介质：浓酸、硫酸、王水

销售热线：

13472666679

产品详情

产品结构特征

1、小巧轻便，容易拆装及维修，并可在任意位置安装。

2、结构简单，紧凑，90°回转启闭迅速。

3、操作扭矩小，省力轻巧。

4、优异的减磨、自润滑性、操作力矩比普通蝶阀降低40%以上。

5、无毒、无味、抗菌符合绿色环保要求。

6、耐盐、碱、弱酸侵蚀，适用性广。

7、无销连接技术，保证介质与金属完全隔离可靠性高。

8、适用介质：淡水、海水、各种气体、油品、碱、盐、有机化合物及弱酸等。

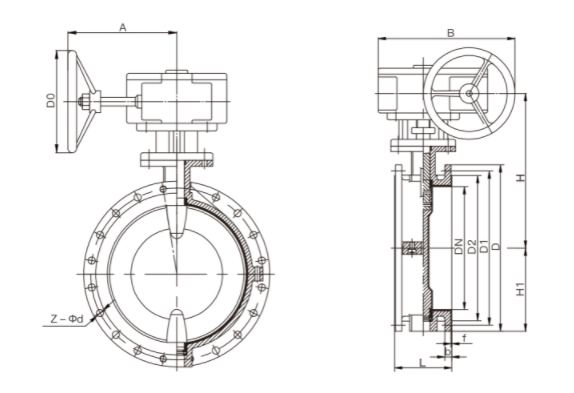

法兰式衬氟中线蝶阀(图1)


主要外形连接尺寸

DN L H1 H A B PN6 PN10 PN16
D D1 D2 Z-Φd D D1 D2 Z-Φd D D1 D2 Z-Φd
50 108 63 306 180 200 140 110 90 4-14 165 125 102 4-18 165 125 102 4-18
65 112 70 321 180 200 160 130 110 4-14 185 145 122 8-18 185 145 122 8-18
80 114 83 346 180 200 190 150 128 4-18 200 160 138 8-18 200 160 138 8-18
100 127 105 387 180 200 210 170 148 4-18 220 180 158 8-18 220 180 158 8-18
125 140 115 411 180 200 240 200 178 8-18 250 210 188 8-18 250 210 188 8-18
150 140 137 447 270 280 265 225 202 8-18 285 240 212 8-22 285 240 212 8-22
200 152 164 572 270 280 320 280 258 8-18 340 295 268 8-22 340 295 268 12-22
250 250 206 646 270 280 375 335 312 12-18 395 350 320 12-22 405 355 320 12-26
300 270 230 738 380 420 440 395 365 12-22 445 400 370 12-22 460 410 378 12-26
350 290 248 761 380 420 490 445 415 12-22 505 460 430 16-22 520 470 428 16-26
400 310 289 877 450 470 540 495 465 16-22 565 515 482 16-26 580 525 490 16-30
450 330 320 938 480 490 595 550 520 16-22 615 565 532 20-26 640 585 550 20-30
500 350 343 993 480 490 645 600 570 20-22 670 620 585 20-26 715 650 610 20-33
600 390 413 1131 480 490 755 705 670 20-26 780 725 685 20-30 840 770 725 20-36
700 430 478 1476 640 660 860 810 775 24-26 895 840 800 24-30 910 840 795 24-36
800 470 525 1533 640 660 975 920 880 24-30 1015 950 905 24-33 1025 950 900 24-39
900 510 585 1655 750 860 1075 1020 980 24-30 1115 1050 1005 28-33 1125 1050 1000 28-39
1000 550 640 1765 850 900 1175 1120 1080 28-30 1230 1160 1110 28-36 1255 1170 1115 28-42
