电动高温高压焊接截止阀
技术参数
产品型号：J961H/Y
公称通径：DN20~100mm
公称压力：PN10.0-32.0MPa，P54/100V-170V
主要材质：铸钢、不锈钢、锻钢、铬钼钢、铬钼钒钢
驱动方式：电动
设计制造：E101、JB/T3595、DL/T531
结构长度：E101、JB/T2766、GB/T15188.1
压力-温度等级：E101、JB/T3595
焊接坡口尺寸：GB12224、JB/T3595、ASME B16.25
销售热线：
产品详情
产品概述
电动高温高压焊接截止阀可以根据不同的压力、温度，采用特殊的结构和相应的密封，试压采用工作压力的1.5倍试压，确保阀门在工作压力的状态下不会发生泄漏。同时保证在相应的温度下，密封不会发生变形，不会发生密封不严的现像。该阀是电力、电气、机电设备工程、电控设备工程中应用较多的阀门之一。由于其安装方便、制造合理、经济简单，所以大量使用在电力工程等管道中。
产品特点
1、阀门与管路连接采用焊接式结构。
2、阀体、阀盖机械加工全部在自动线上完成，具有重量轻，加工精度高等特点。
3、阀座、阀瓣密封面均采用钴基硬质合金等离子喷焊而成，耐磨，抗擦伤性能好。
4、阀杆表面经抗蚀氮化处理。
5、适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
主要性能规范
| 产品型号 | 公称压力 PN/MPa | 试验压力/MPa | 工作压力/MPa |
工作温 度（℃） |
适用介质 | |||
| 壳体强度 | 密封 | P45 | P55 | P57 | ||||
| J961H Y-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸汽、油品 |
| J961H Y-200 | 20 | 30 | 22 | / | / | / | ||
| J961H Y-250 | 25 | 38 | 28 | / | / | / | ||
| J961H Y-320 | 32 | 48 | 36 | / | / | / | ||
| J961Y-P54/100V | / | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 |
| J961Y-P54/140V | / | 38 | 28 | 14 | / | / | ||
| J961Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
| J961Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤555 | |
| J961Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
| J961Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
| J961Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
| J961Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
| J961Y-P57/170V | / | 60 | 44 | / | / | 17 | ||
材料性能
| 零件名称 | 阀门 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 紧固件 |
| J961H型 | 25 WCB | 25 40Cr | 铬不锈钢、铬钼铝钢氨化 | 铬不锈钢 | 铬不锈钢 | 柔性石墨 | 铝青铜 | 优质碳钢 、铬钼钢 |
| J961Y型 | 25 WCB | 25 40Cr | 铬不锈钢、铬钼铝钢氨化 | 25 | 硬质合金 | 优质碳钢 、铬钼钢 | ||
| J961Y-P54型 | ZG20CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬质合金 | 铬钼钢 | ||
| J961Y-P55型 | ZG15CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬质合金 | 铬钼钢 | ||
| J961Y-P57型 | ZG15CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬质合金 | 铬钼钢 |

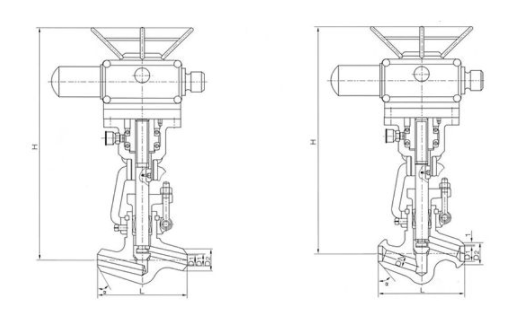

主要外形连接尺寸
|
型号 |
DN |
d |
L |
L1 |
L2 |
H |
电装型号 |
|
J961Y-250 |
20 |
19 |
150 |
363 |
197 |
576 |
DZW15 |
|
25 |
22 |
180 |
363 |
197 |
590 |
DZW15 |
|
|
32 |
26 |
180 |
363 |
197 |
606 |
DZW15 |
|
|
40 |
36 |
250 |
363 |
197 |
722 |
DZW20 |
|
|
50 |
42 |
250 |
363 |
197 |
722 |
DZW30 |
|
|
65 |
56 |
340 |
473 |
277 |
1060 |
DZW45 |
|
|
80 |
80 |
390 |
526 |
283 |
1280 |
DZW90 |
|
|
100 |
84 |
480 |
526 |
283 |
1290 |
DZW90 |
|
|
J961Y-320 |
20 |
19 |
150 |
363 |
197 |
276 |
DZW15 |
|
25 |
22 |
180 |
363 |
197 |
590 |
DZW15 |
|
|
32 |
26 |
180 |
363 |
197 |
606 |
DZW15 |
|
|
40 |
36 |
250 |
363 |
197 |
722 |
DZW20 |
|
|
50 |
42 |
250 |
363 |
197 |
722 |
DZW30 |
|
|
65 |
60 |
470 |
526 |
283 |
1140 |
DZW90 |
|
|
80 |
80 |
570 |
526 |
283 |
1350 |
DZW120 |
|
|
100 |
96 |
660 |
554 |
609 |
1500 |
DZW180 |
|
|
J961Y-P57170V |
20 |
19 |
150 |
363 |
197 |
576 |
DZW15 |
|
25 |
22 |
180 |
363 |
197 |
590 |
DZW15 |
|
|
32 |
26 |
180 |
363 |
197 |
606 |
DZWl5 |
|
|
40 |
36 |
250 |
363 |
197 |
722 |
DZW20 |
|
|
50 |
42 |
250 |
363 |
197 |
722 |
DZW30 |
|
|
65 |
60 |
762 |
526 |
283 |
1543 |
DZW90 |
|
|
80 |
74 |
864 |
526 |
283 |
1790 |
DZWl20 |
|
|
100 |
88 |
965 |
554 |
309 |
1890 |
DZWl80 |
