技术参数

产品型号：Z60/61/62H/Y

公称通径：DN125～350mm

公称压力：PN160-320

工作温度：≤540℃

设计制造：E101、JB/T3595、DL/T531

结构长度：E101、JB2766、 JB/T15188.1

压力温度：E101 JB/T3595

试验检验：E101

焊接坡口：JB/T3595、DL/T531或用户提供

销售热线：

产品详情

产品概述

高温高压焊接闸阀是中部采用无阀盖压力自紧式，具有良好的密封性能。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。该阀适用于火电厂、石油化工、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

产品特点

1、壳体采用锻造及铸造两种工艺，外观光洁；

2、特殊材料配对，确保密封面高硬度及硬度差；

3、背密封设计，有效保护密封填料，杜绝跑冒滴漏；

4、高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量；

5、阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松；

6、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑；

7、双向承压密封设计，满足各类特殊工况的苛刻要求。

主要技术参数

主要零件材质

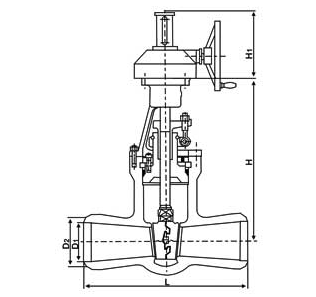

高温高压焊接闸阀(图1)

主要外形连接尺寸
