平行式双闸板闸阀

技术参数

产品型号：Z944H

公称通径：DN15~900mm

公称压力：PN1.6~4.0MPa

工作温度：-29℃~425℃

适用介质：水、蒸汽、油品、气体等

销售热线：

13472666679

产品详情

产品概述

我公司开发的平行式双闸板闸阀是消化吸收国外先进技术、自行设计并研制成功的产品，现已发展有手动、锥齿轮传动、气动、电动等不同的传动方式。

本产品动作可靠，适用于气、液介质输送管路的紧急切断或排放，可用在高温、高压、防爆、防腐蚀等环境条件下安全可靠作业。已广泛应用于石油、化工、电力、冶金、轻纺、油库及**等部门。经过多年的生产研发，在结构性能上不断改进提高，新技术不断的融入，使产品质量、使用性能不断提高，市场日趋扩大，并以良好服务取得了用户信任和好评。


主要性能参数

气动阀门气 缸单程参考 耗气量(m3 ) DN(mm) ≤50 65~80 100 125 150 200 250 300
耗气量 0.003 0.008 0.012 0.023 0.027 0.078 0.096 0.165
DN(mm) 350 400 450 500 600 700 800 900
耗气量 0.185 0.261 0.292 0.505 0.869 1.051 1.568 1.809
适用介质 水、蒸汽、油品、气体等
适用介质温度（℃） 低温：-46~345、中温：-29~425、高温：450~600
气缸气源压力（MPa) 0.3~0.7
阀门开关 全行程切 断时间 (s) DN15~32(mm) <2
DN40~100(mm) <4
DN125~200(mm) <8
DN250~400(mm) <16
DN450~600(mm) <26
DN700~900(mm) <40
阀门泄漏等级 按照GB/T 4213、FCI 70-2（ASME B16.104）标准，泄漏等级为V级
气源接口尺寸（mm) ≤DN100 DN150~DN200 DN250~DN400 ≥DN100
NPT1/4-Φ8 NPT1/4~NPT3/8-Φ8 NPT3/8~NPT1/2-Φ10/Φ12 NPT1/2-Φ16

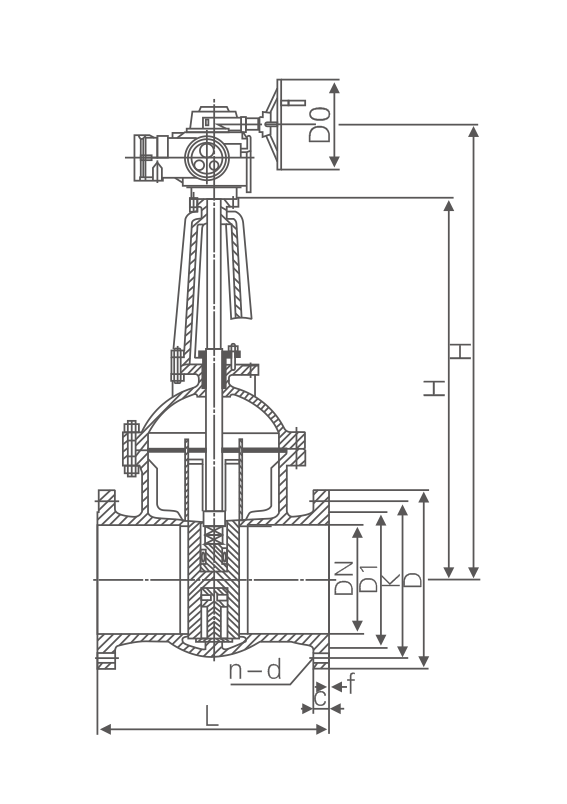

外形连接尺寸


公称 压力 PN (MPa) 公称 通径 DN 外形尺寸 连接尺寸 密封面（RF） 参考 重量
（kg）
L基本系列代号 H H1 L1 D0 D K n-d C D1 f
3(短) 1/15(长)
1.6 15 108 130 472 380 185 250 95 65 4-14 16 45 2 27
20 117 150 485 390 185 250 105 75 4-14 18 58 2 30
25 127 160 490 400 185 250 115 85 4-14 18 68 2 32
32 140 180 530 414 185 250 140 100 4-18 18 78 2 35
40 165 240 600 430 185 250 150 110 4-18 18 88 2 42
50 178 250 729 488 185 250 165 125 4-18 18 102 2 57
65 190 270 802 550 185 250 185 145 8-18 18 122 2 68
80 203 280 891 604 185 250 200 160 8-18 20 138 2 80
100 229 300 1051 710 185 250 220 180 8-18 20 158 2 100
125 254 325 1283 740 185 250 250 210 8-18 22 188 2 125
150 267 350 1385 925 185 250 285 240 8-22 22 212 2 155
200 292 400 1700 1119 258 350 340 295 12-22 24 268 2 265
250 330 450 1904 1226 258 350 405 355 12-26 26 320 2 350
300 356 500 2245 1438 258 350 460 410 12-26 28 378 2 470
350 381 550 2620 1640 290 400 520 470 16-26 30 428 2 640
400 406 600 2715 1400* 290 400 580 525 16-30 32 490 2 840
450 432 650 2840 1550* 445 650 640 585 20-30 40 550 2 1200
500 457 700 3220 1700* 445 650 715 650 20-33 44 610 2 1380
600 508 800 3750 1900* 480 650 840 770 20-36 54 725 2 1620
700 610 900 4365 2280* 480 650 910 840 24-36 42 795 2 2780
800 711 1000 4890 2504* 525 900 1025 950 24-39 42 900 2 4215
900 711 1100 5305 2725* 530 900 1125 1050 28-39 44 1000 2 4850
